产品简介：
JS防水乳胶基本色为白色，具有明显的热反射功能，较传统的黑色屋面可起到隔热效果，调制成彩色，对屋顶和外墙起到装饰美化作用。涂层整体无接缝，能适应基层微量变化等特点。JS防水乳胶具有有机分子极性基团，因而与很多极性材料有很好的粘结性，如与高聚物改性沥青卷材、聚乙烯丙纶卷材、三元乙丙卷材等具有良好的粘结性。尤其代替107聚乙烯醇胶与水泥调和后粘结聚乙烯丙纶卷材，对于提高防水层的抗渗、抗裂、柔韧等综合性能，突显出其优异的品质。
JSI型和Ⅱ型的区别：
①JS-Ⅰ型主要用于变形较大的部位如屋面、地下室等。可直接在混凝土表面施工并粘接牢固。冷施工，操作更方便，基层含水率不受限制，但基层表面不可有积水，工期短，凝结时间短，施工2小时后方可进行下道施工工序。粘接性能极佳。
②JS-Ⅱ型主要用于变形较小部位如外墙、厕浴间等。Ⅱ型防水胶（通用型），采用先进工艺聚合而成的高分子多元共聚物，是本企业在吸收国内外同行业领先技术经验的基础上，经过多年研究、开发而成的第二代防水产品。适用于卫生间、浴室、厨房、楼台面、阳台、水池及墙面、木地板防潮、屋面（非暴露），特别适用于大型防水工程。

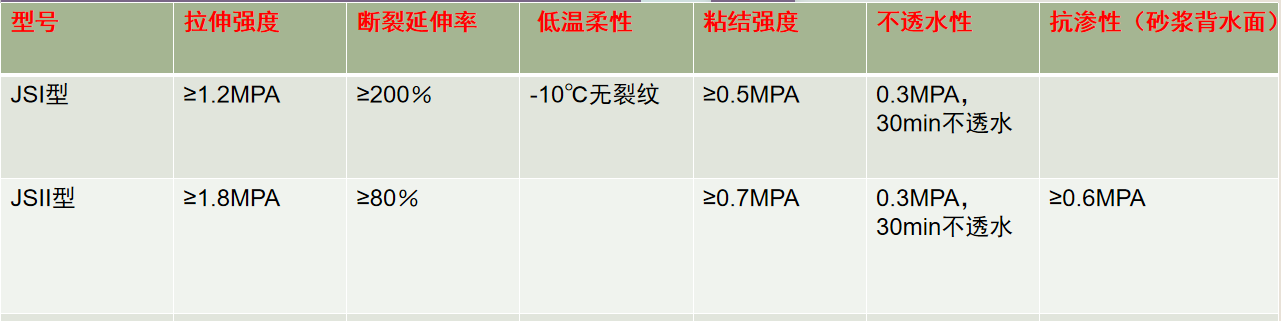

执行标准（GB/T23445-2009）：
外观：液体经搅拌后均匀无沉淀;粉料为均匀、无结块粉末 固体含量：≥70％

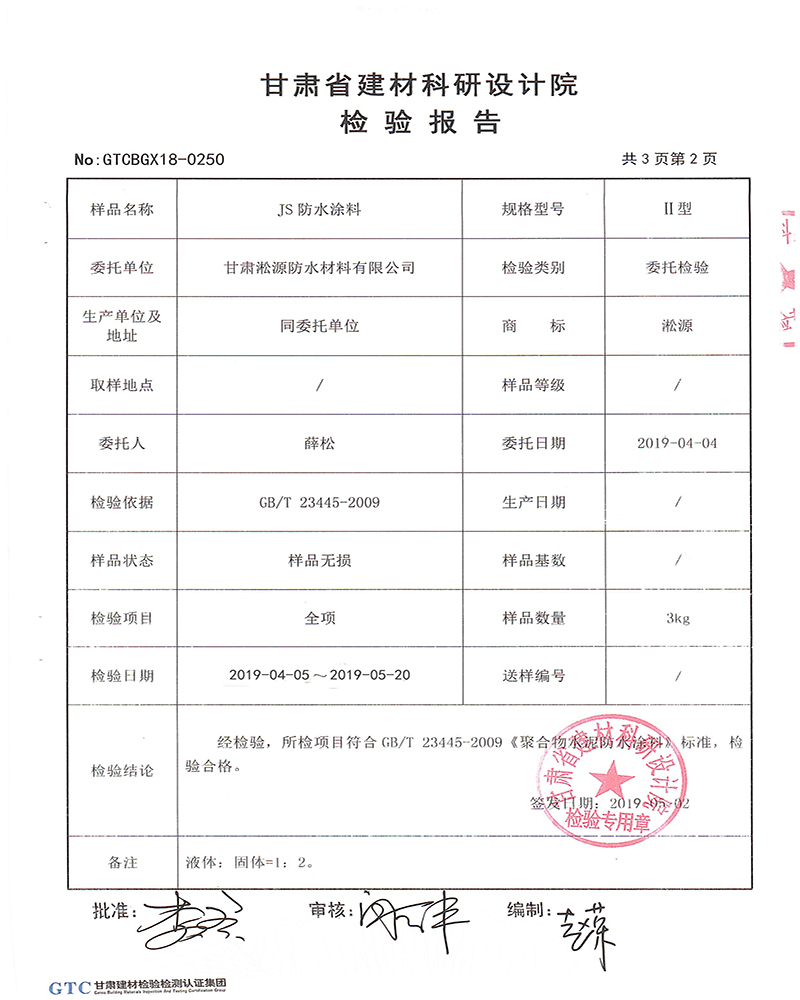

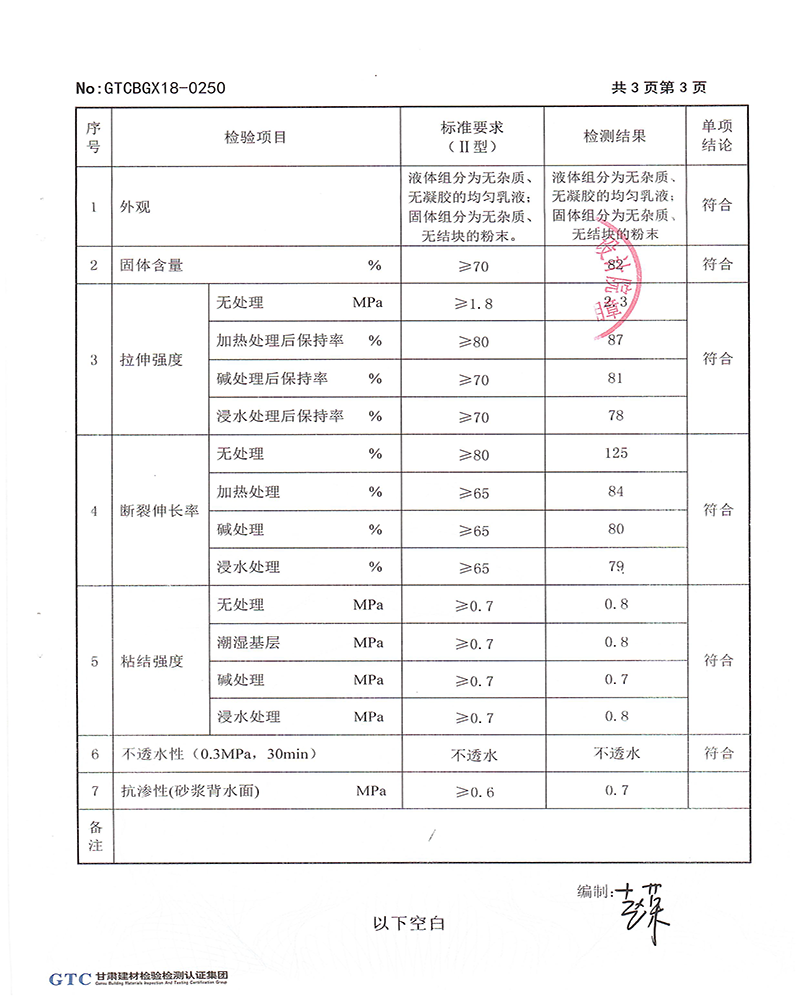

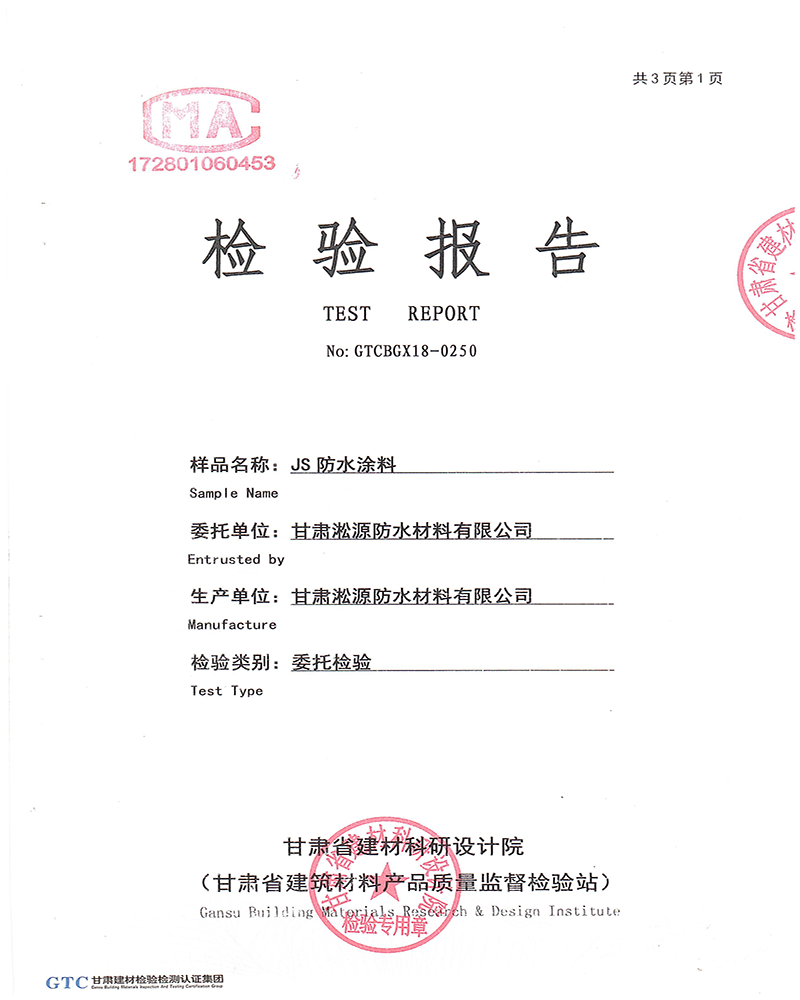

JS聚合物检验报告：
产品特点：
1、湿面施工；涂层坚韧高强。
2、加入颜料可做成彩色装饰层。
3、无味、绿色环保，可用于食用水池的防水。
4、适用于有饰面材料外墙、斜屋面的防水，立面、斜面和顶面上施工， 能与基面及饰面砖、屋面瓦、水泥砂浆等各种外层材料牢固粘结。
5、耐高温（140℃），尤其适用于道路及桥梁防水。
6、调整配合比，可制作瓷砖粘结材料和密封材料。
适用范围：
1、工业及民用建筑的屋面防水。
2、厕浴间、厨房防水、防潮工程。
3、墙面、地下室、游泳池、槽罐的防水等。
4、该防水涂料分Ⅰ型和Ⅱ型两种，用法有所不同。
施工工艺：
1、基层表面清扫干净，不得有浮尘、杂物，不得有明水。
2、基面有孔隙、裂缝等缺陷的，先用水泥、砂浆修补找平。
3、侧墙施工部位用墨线盒弹好控制线。
4、阴阳角用抹刀修成半圆角（圆弧处理角度≧0.5cm）。
配料方法：
1、将液料倒入搅拌桶中不断地搅拌，然后慢慢将粉料倒入液料中。
2、至少搅拌15分钟，彻底搅拌均匀，呈浆状且无团块、颗粒即可。
3、在使用过程中要保持间断性搅拌，以防分层沉淀。
施工方法：

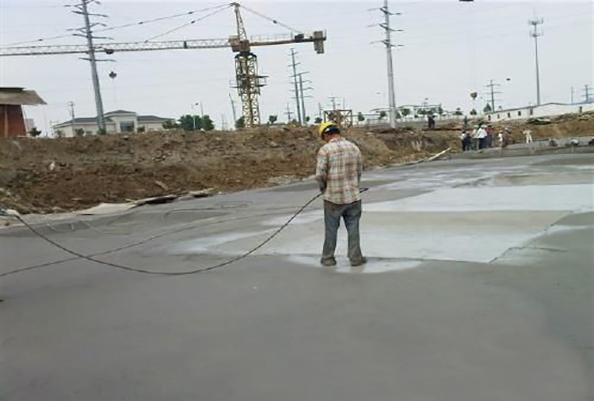

1、为了提高涂膜与基层的粘结力，底涂采用长柄滚筒滚涂，要求滚涂均匀不得漏底。

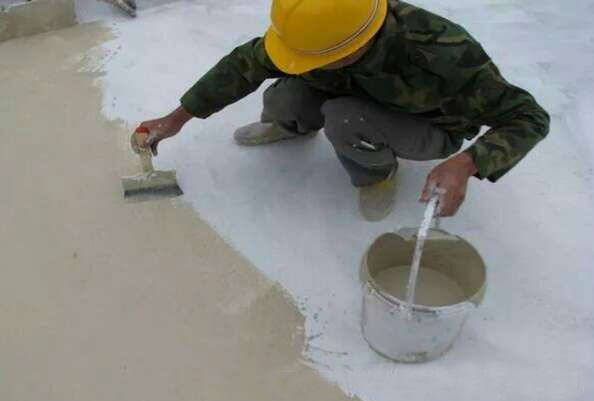

2、每一层都要涂均匀，不能有局部沉积，并要多次涂刮使涂料与基层之间不留气泡。
3、当第一层干燥后（一般需6-8小时），即可涂刷第二层，每两层涂刷方向应垂直相交（十字涂布法或米子涂布法）。
4、涂膜收头时应采用防水涂料多遍涂刷，以保证其完好的防水效果。
5、施工时应边涂刷边检查，发现缺陷及时修补，检查合格后方可进入下一道涂层施工。
涂层保护：
1、涂膜应完全干燥2天后方可进行下道工序施。
2、空气湿度大，通风不良的地方干固时间会较长，反之较短。
3、施工时应注意对涂膜防水层的保护，以免人为或外为破坏防水层。
4、顶板防水层保护材料宜采用砂浆或细石混凝土进行保护。
5、侧墙防水层保护材料建议采用聚苯板或砂浆粉刷保护。
注意事项：
